| 加药装置的组成 |

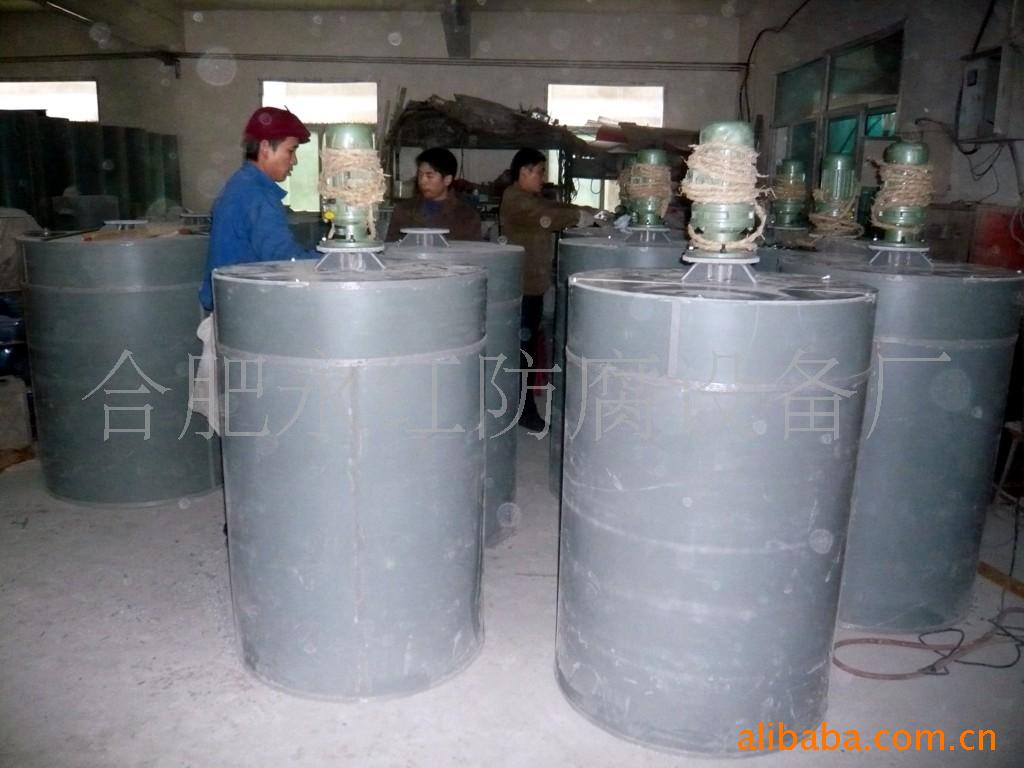

1.WA型：WA型加药装置配有一个内衬玻璃钢防腐层的药剂溶解槽,并配有一套电动搅拌机,一个PVC材质的药剂中间箱，一套投药装置、配管及钢制平台梯子等元件组成一个整体。
2.JY型加药装置配有一个内衬玻璃钢防腐层药剂溶解槽,并配有一套电动搅拌机,两个药剂溶液箱，一套投药装置及配管，钢制平台梯子等元件组成一个整体。 |
| WA型加药装置型号和技术性能 |
|
型 号 |
投药
方式 |
外形尺寸
长×宽×高
（m） |
适用范围 |
电机容量
（KW） |
配管管径 |
接管处水压（Pa） |
重量（Kg） |
|
药剂
性质 |
水温
℃ |
PH
值 |
搅
拌
机 |
计
量
泵 |
溶解
槽给
水管A |
喷器
给水
管B |
排水
管C |
溶解槽
给水管A |
喷射器
给水管B |
设备
重量 |
运行
重量 |
|
代号 |
微型
机系
列量
泵 |
2.3×2×2.6 |
水
质
稳
定
剂
混
凝
剂 |
≤50 |
≤9 |
0.75 |
0.09 |
Dg25 |
Dg25 |
D65×7
（PVC） |
≤9.8×104 |
|
|
1700 |
|
A |
喷射
器转
子流
量计 |
2.1×2×2.6 |
＞29.4×104 |
|
1680 |
|
B |
|
2.1×2×2.6 |
|
|
1680 |
|
WA-0.5-4 |
喷射
器 |
2.1×2×2.6 |
＞29.4×104 |
680 |
680 | |
注一：ZJ型计量泵可配ZJ-3.2/16-Ⅰ(Ⅱ、Ⅲ)、ZJ-4/13-Ⅰ(Ⅱ、Ⅲ)、ZJ-5/10-Ⅰ(Ⅱ、Ⅲ)、
ZJ-6/8-Ⅰ(Ⅱ、Ⅲ)、 MJ型计量泵可配MJ-3.2/10-Ⅰ(ⅡⅢ)、MJ-4/10-Ⅰ(ⅡⅢ)、
MJ-5/8-Ⅰ(ⅡⅢ)、MJ-6/6-Ⅰ(ⅡⅢ)
注二：Pa（帕）为压力单位，是SI计量标准。9.8×104Pa=1Kgf/cm2=10.33M |
| JY型加药装置型号和技术性能 |
|
型 号 |
投药
方式 |
外形尺寸
长×宽×高
（m） |
适用范围 |
电机容量
（KW） |
配管管径 |
接管处水压（Pa） |
重量（Kg） |
|
药剂
性质 |
水温
℃ |
PH
值 |
搅
拌
机 |
计
量
泵 |
溶解
槽给
水管A |
喷器
给水
管B |
排水
管C |
溶解槽
给水管A |
喷射器
给水管B |
设备
重量 |
运行
重量 |
|
JY-0.3
/0.72
A-1 |
小机座系
列量
泵 |
3.1×2.5×2.6 |
水
质
稳
定
剂
混
凝
剂 |
≤50 |
≤9 |
0.75 |
0.6 |
1×Dg25 |
|
接纳
溶解
槽溶
液箱
排污
水 |
≥9.8×104 |
|
2600 |
2600 |
|
JY-0.6
/1.44
B-1 |
小机
座系
列量
泵 |
3.1×4.2×2.6 |
2×0.75 |
2×0.6 |
2×Dg25 |
|
|
4800 |
4800 |
|
JY-0.3
/0.72
A-2 |
喷射
器转
子流
量计 |
3.1×2.2×2.6 |
0.75 |
0.6 |
1×Dg25 |
1×Dg25 |
≥29.4×104 |
2500 |
2500 |
|
JY-0.5
/1.44
B-2 |
喷射
器转
子流
量计 |
3.1×3.6×2.6 |
2×0.75 |
2×0.6 |
2×Dg25 |
2×Dg25 |
680 |
680 |
|
JY-0.3
/0.72
A-3 |
喷射
器 |
3.1×2.2×2.6 |
0.75 |
0.6 |
1×Dg25 |
1×Dg25 |
2400 |
2400 |
|
JY-0.6
/1.44
B-3 |
喷射
器 |
3.1×2.5×2.6 |
2×0.75 |
2×0.6 |
2×Dg25 |
2×Dg25 |
4600 |
4600 | |
注一：ZJ型计量泵可配ZJ-63/16-Ⅰ(Ⅱ、Ⅲ)、ZJ-80/10-Ⅰ(Ⅱ、Ⅲ)、ZJ-125/6-Ⅰ(Ⅱ、Ⅲ)、
注二：Pa（帕）为压力单位，是SI计量标准。9.8×104Pa=1Kgf/cm2=10.33M |
加药装置组合形式表 表三
